Ecran de cantonnement souple

Une gamme complète :

  • NSC NSCA                             Ecran de cantonnement DH 120 minutes
  • DAS NFS 61937-1

Conforme à la réglementation française.

Ce produit est actuellement en rupture et indisponible.

Catégorie :

Description

Une technologie adaptée aux contraintes d’implantation et d’exploitation

Les écrans de cantonnement de fumées sont destinés, en cas d’incendie, à empêcher la propagation de la fumée et de la chaleur d’un espace à un autre.

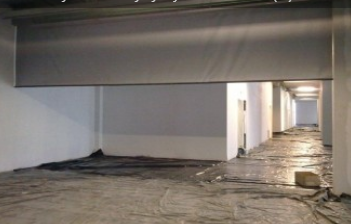

Un écran de cantonnement mobile est constitué d’une toile en textile résistant au feu. L’écran est invisible en position d’attente : il est intégré dans le faux plafond. Il se déploie automatiquement sous détection incendie, de façon intrinsèque, un  moteur électrique l’aide à retrouver sa position d’attente.
L’écran de cantonnement mobile peut être utilisé dans n’importe quel bâtiment où la propagation de la fumée peut se produire sous l’effet du feu.

Caractéristiques techniques
  • Tablier

Composés de plusieurs couches de composite verre-céramique renforcées par des fils d’acier inoxydable et enduites de polyuréthane sur les deux faces.
Tablier d’épaisseur 0.4 mm et d’une masse de 455 g/m².Système d’isolation multicouche breveté.

  • Tambour et moteur

Le tablier s’enroule sur un tambour, entrainé par un moteur électrique incorporé au tambour du rideau dont la puissance et le couple sont adaptés à ses dimensions.
Alimentation monophasée 220V, 5A.

  • Utilisation

Fermeture gravitaire.
L’écran s’arrête à la hauteur requise au-dessus du niveau du sol.
Manœuvre sur ordre de la détection incendie ou par commande manuelle.
L’écran de cantonnement est équipé d’un système d’alimentation d’urgence pour éviter la chute incontrôlée du rideau en cas de panne de courant pendant 2 heures maximum (en fonction de la dimension du rideau et du niveau des batteries).
Ces écrans peuvent être facilement connectés au système de surveillance incendie du bâtiment, où d’autres systèmes de fermeture coupe-feu ont été installés. Il peut être équipé de son propre système de détecteurs de fumée.
Unité de contrôle à alimentation secourue installée à côté du rideau, qui permet :

  • le réarmement, la fermeture et l’ouverture des tabliers,
  • les raccordements à la détection incendie 24/48V émission ou rupture de courant.
  • Equipements complémentaires optionnels

Indicateurs optique et sonore de fermeture.
Report des positions du rideau.

Implantation
  • Support

Béton ;
Retombée en plaque de platre ;
Support métalique ;
Autres sur avis de technique.

  • Pose

En applique
Sous dalle

  • Dimensions

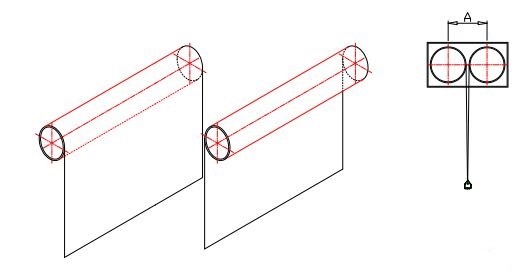

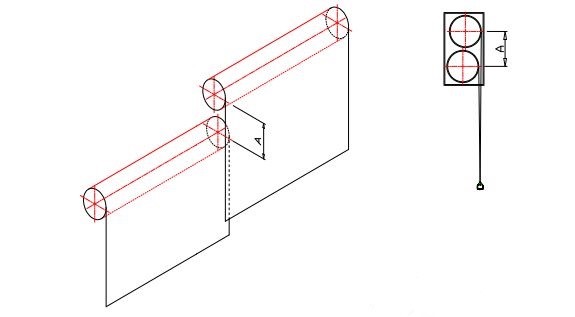

Plusieurs modules peuvent être mis les uns après les autres afin d’atteindre la longueur souhaitée.
La connexion des boîtiers de tous les modules dépend du système de boîtier choisi.

Dimension module :

Longueur d’un module : 7 mètres maximum
Longueur totale : infinie

Certification

Les écrans de cantonnement ACH ont obtenu des agréments techniques Français et  Européen DM120.
